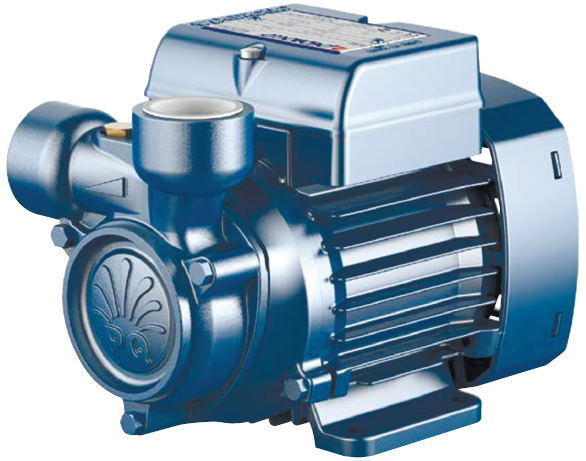

Вихревой насос для горячей воды PQ 90

ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ
Манометрическая высота всасывания до 8 м Температура жидкости от -10 °C до +90 °C Температура окружающей среды от -10 °C до +40 °C Максимальное давление в корпусе насоса:
- 6 Бар в PQ 60, PQ 65
- 7 Бар в PQ 70, PQ 80
- 10 Бар в PQ 90, PQ100, PQ 200, PQ300 Непрерывная работа S1
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
КОРПУС НАСОСА: чугун с катафарезной обработкой, с резьбовыми патрубками ISO 228/1
КРЫШКА ДВИГАТЕЛЯ: Из алюминия с латунной вставкой с антиблокировочной функцией . Предотвращает заклинивание рабочего колеса после длительного простоя.
РАБОЧЕЕ КОЛЕСО: Латунь с периферийными радиальными лопатками.
ВЕДУЩИЙ ВАЛ: Нержавеющая сталь AISI 431 (EN 10088-3 -1.4104) МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ:
МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ:
PQ 60-65 - Керамика - Графит - NBR
PQ 70, 80, 90 - Карбид кальция - Графит - NBR
PQ100-200-300 - Графит - Керамика - NBR
ЭЛЕКТРОДВИГАТЕЛЬ: PQ m: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку.
PQ : трехфазный 230/400 В - 50 Гц.
Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 до Р2 = 0,55 кВт и IE3 от Р2 = 0,6 кВт
(IEC 60034-30)
- 7 Бар в PQ 70, PQ 80
ИЗОЛЯЦИЯ: класс F
СТЕПЕНЬ ЗАЩИТЫ: IP X4
ИСПОЛЬЗОВАНИЕ И УСТАНОВКА
Электронасосы серии PQ с рабочим клесом вихревого типа рекомендуются для перекачки чистой воды без абразивных частиц и химически неагрессивных жидкостей к материалам, из которых сделан насос. Гидравлические характеристики этих электронасосов, совместно с их компактностью, позволяют использовать их в промышленных целях и в быту. Установка насоса должна производиться в закрытых
помещениях или же в местах, защищенных от атмосферного воздействия.
